单线复用改造家庭网络弱电箱布线

在装修时，只从弱电箱往客厅或各个房间预埋了单根网线，没有额外的回程线。这样一来，如果希望由软路由负责拨号、分流或透明代理，往往只能把设备塞进弱电箱。

问题也随之而来：弱电箱空间狭小、散热差、维护不便，而且软路由、交换机、光猫堆在一起之后，后期排障会非常痛苦。

单线复用的价值，就在于把一根物理网线同时承载 WAN 和 LAN 两类流量。做法并不复杂，本质上就是把这根线改造成 Trunk 干线，再借助 VLAN 将不同用途的流量隔离开。

1. 场景与目标

1.1. 原始问题

一个典型的场景：

• 弱电箱里有光猫；
• 弱电箱到客厅、房间 A、B、C 各只有一根网线；
• 希望软路由放在客厅，而不是继续闷在弱电箱里；
• 其他房间继续接 AP 或普通有线终端。

改造之前，网络是下面这样：

1.2. 改造目标

改造目标如下：

1. 让光猫继续留在弱电箱；
2. 让软路由移动到客厅或书房等更易维护的位置；
3. 只使用原来那一根到客厅的网线，同时传递 WAN 与 LAN；
4. 保持其他房间仍然是普通 LAN 接入口。

1.3. 方案本质

所谓“单线复用”，本质上是：

• 用 VLAN 10 承载 WAN；
• 用 VLAN 20 承载 LAN；
• 弱电箱到软路由之间的这根线工作在 Trunk 模式；
• 光猫口与各房间口继续使用 Untagged / Access 方式，不需要感知 VLAN。

即普通终端依旧像以前一样插网线就能用，而只有“中间那根关键干线”需要同时带多个 VLAN 标签，做到 WAN/LAN 复用一根线。

2. 网络拓扑设计

2.1. 使用管理交换机后的拓扑

这里以磊科 GS6 为例，思路如下：

• P1 接光猫；
• P2 接客厅里的软路由上联口；
• P3、P4、P5 接房间 A、B、C；
• P2 为 Trunk 口，同时承载 VLAN 10 与 VLAN 20；
• P1 只属于 WAN；
• P3 ~ P5 只属于 LAN。

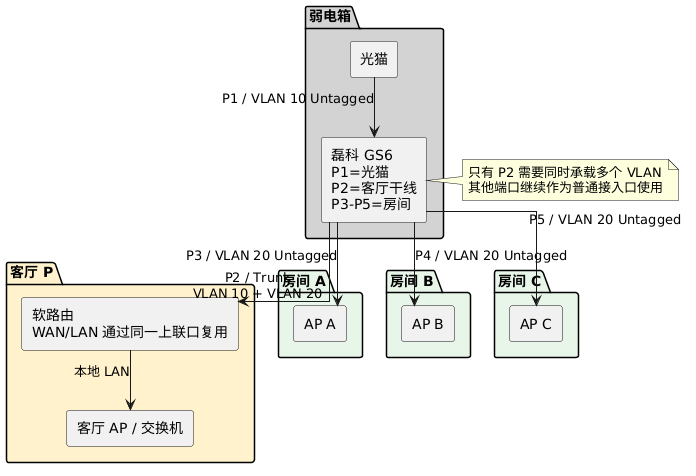

对应拓扑如下：

2.2. 客厅软路由网关

我客厅里放的是一台多网口 Debian 12 软路由，例如 N100 小主机，那么可以直接在 Linux 侧拆分 VLAN。

Linux 系统配置思路如下（OpenWRT 实测相同也没问题）：

• enp1s0：接弱电箱交换机的 Trunk 口；
• enp1s0.10：WAN 子接口；
• enp1s0.20：LAN 子接口；
• br0：把 enp1s0.20 与本地 LAN 口桥接在一起；
• 10.199.199.2/24：用于访问交换机管理地址 10.199.199.199。

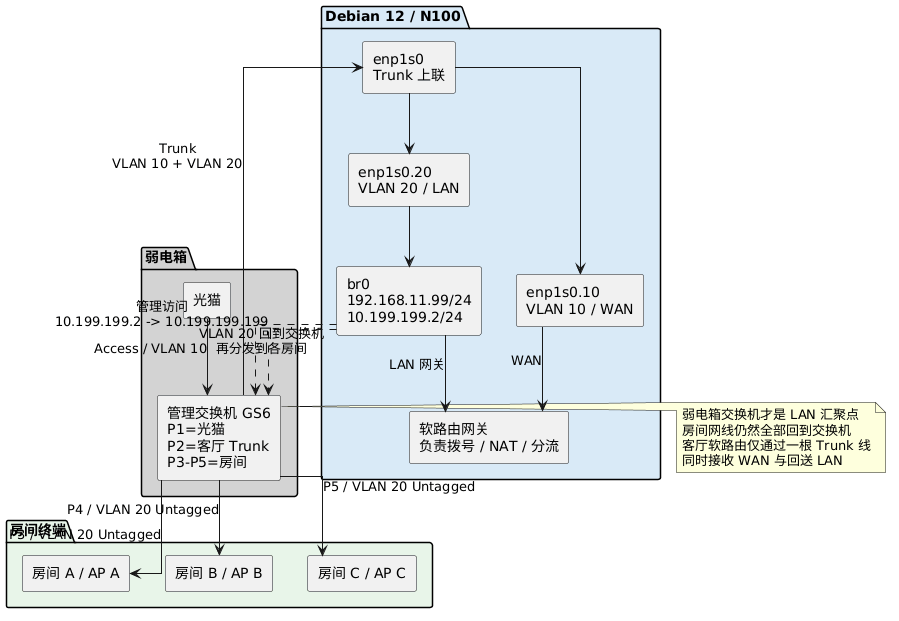

逻辑图如下：

3. VLAN 基础概念

3.1. VLAN、Untagged、Tagged、PVID 分别是什么

这里要特别注意一点：

PVID 作用于 入口方向 的“未打标签帧归类”，而 出口是否剥离 VLAN 标签，则取决于该端口在该 VLAN 中是 Tagged 还是 Untagged。

3.2. 数据走向

WAN 流量

1. 光猫发出的报文通常不带 VLAN 标签；
2. 报文进入交换机 P1 后，由于 P1 的 PVID=10，因此被归入 VLAN 10；
3. 报文从 P2 发往 Debian / 软路由时，因为 P2 在 VLAN 10 中是 Tagged，所以报文会带上 VLAN 10 标签；
4. Debian 侧由 enp1s0.10 接收并交给 WAN 侧逻辑处理。

LAN 流量

1. 局域网流量由 Debian 的 br0 发出；
2. 因为 br0 里挂的是 enp1s0.20，所以从上联发出去时天然属于 VLAN 20；
3. 交换机收到后，转发给 P3 ~ P5 时会剥离标签；
4. 房间里的 AP、PC、NAS 等终端看到的仍然是普通以太网口。

3.3. 保留交换机管理

我的交换机管理地址是 10.199.199.199，因此在 Debian 的 br0 上额外挂了一个 10.199.199.2/24。

这样做的好处是：

• 不需要单独再找一根管理线；
• 在 Debian 主机上就能直接访问交换机管理页面；
• 不影响原有 192.168.11.0/24 的 LAN 使用。

4. GS6 的 VLAN 与 PVID 配置

4.1. VLAN 成员关系

如果仅考虑“光猫 + 客厅干线 + 三个房间”这一组端口，那么交换机上的 VLAN 配置可以整理成下面这样：

如果你的 GS6 还有其他空闲端口，需要加入局域网，通常直接把它们也加入 VLAN 20 的 Untagged 即可。

4.2. PVID 配置

对应的 PVID 可以参考下面的设置：

这里 P2 保留默认 PVID=1 是一种比较稳妥的做法：

• 对已经打了标签的 Trunk 流量没有影响；
• 可以避免误把未标记流量直接吞进 VLAN 20；
• 便于后期排查“到底是哪一端忘记打标签”这种问题。

5. Debian 12 Netplan 参考配置

下面是我当前 Debian 12 主机上的 Netplan 配置，作为完整参考：

network:
  version: 2
  renderer: networkd
  ethernets:
    enp1s0:
      dhcp4: no
      dhcp6: no
    enp2s0:
      dhcp4: no
      dhcp6: no
    enp3s0:
      dhcp4: no
      dhcp6: no
    enp4s0:
      dhcp4: no
      dhcp6: no
  vlans:
    enp1s0.10:
      id: 10
      link: enp1s0
      dhcp4: no
      dhcp6: no
    enp1s0.20:
      id: 20
      link: enp1s0
      dhcp4: no
      dhcp6: no
  bridges:
    br0:
      interfaces:
        - enp1s0.20
        - enp2s0
        - enp3s0
        - enp4s0
      addresses:
        - 192.168.11.99/24
        - 10.199.199.2/24
      dhcp4: no
      dhcp6: no

这份配置可以拆成三个关键点来看：

enp1s0 只作为 Trunk 母接口存在，物理口 enp1s0 本身不拿地址，而是作为 VLAN 的下层链路：

• enp1s0.10 对应 WAN；
• enp1s0.20 对应 LAN。

这种写法和 Netplan 官方示例里的 “Create VLANs” 与 “Create a bridge with a VLAN” 是一致的：先定义 VLAN 子接口，再把需要的那个 VLAN 放进桥里。

br0 负责扩展 LAN 广播域，br0 把以下接口桥接在一起：

• enp1s0.20：来自弱电箱 Trunk 的 LAN VLAN；
• enp2s0、enp3s0、enp4s0：Debian 主机本地的 LAN 物理口，此时可以理解为 LAN 口，也可以外接 ap 路由；

实现了以下设备处在同一个二层广播域中：

• 客厅或房间里的本地有线设备可接入；
• 其他房间通过交换机接入的 AP；
• 交换机管理地址；

10.199.199.2/24 是挂在现有 LAN 二层上的一个附加管理地址，用于方便各客户端访问交换机的管理 SVI 10.199.199.199。

这样设计的优点是简单、直接，缺点则是管理面没有再单独做一层 VLAN 隔离。如果后续设备规模扩大，或者希望把管理面与业务面彻底分离，再单独引入专门的管理 VLAN 会更清晰。

6. DHCP 与 DNS 服务

在软路由上，dnsmasq 承担了 DHCP 和 DNS 的角色。它监听在 br0 接口上，为局域网客户端分配 IP 地址并提供 DNS 解析缓存。

下面是 /etc/dnsmasq.conf 中的有效配置（省略注释）：

interface=br0
dhcp-range=192.168.11.100,192.168.11.200,12h
dhcp-host=10:66:6a:d9:65:21,192.168.11.254,mihomo
dhcp-host=10:9f:4f:e6:6a:c7,192.168.11.10,AP-10,infinite
dhcp-host=10:9f:4f:c4:97:a5,192.168.11.11,AP-11,infinite
dhcp-host=dc:65:55:f5:ee:a5,192.168.11.12,AP-12,infinite
dhcp-option=3,192.168.11.99
dhcp-option=6,192.168.11.99

• interface=br0 表示 dnsmasq 只监听在桥接接口 br0 上，不会干扰 WAN 侧可能出现的 DHCP 请求。
• dhcp-range 定义了动态分配范围：192.168.11.100 ~ 200，租约 12 小时。
• dhcp-host 用于静态绑定：
  • mihomo 网关（10:66:6a:d9:65:21）固定为 192.168.11.254；
  • 三台 AP（AP-10 / AP-11 / AP-12）使用 infinite 租约，避免无线客户端因 AP 重启而感知 IP 变化。
• dhcp-option 通知客户端：
  • option 3（网关）为 192.168.11.99（即软路由的 br0 地址）；
  • option 6（DNS）也为 192.168.11.99，由 dnsmasq 本身提供 DNS 解析和缓存。

这样，局域网内的任意设备接入后就能自动获得 IP、网关和 DNS 信息，无需手动配置。

7. Q & A

7.1. 一根线解决 WAN / LAN？那在弱电箱和客厅各搭一个交换机一样？

不一样。关键在于普通交换机不具备 VLAN 隔离能力。

如果弱电箱和客厅各放一个普通交换机，那么从光猫进入的流量会与房间的 LAN 流量处于同一个广播域——WAN 和 LAN 就混在一起了，软路由无法通过单根线区分它们。

而本文的方案本质上是：

1. 弱电箱端放的是管理交换机，通过 VLAN 10 / 20 把光猫和房间流量在二层隔离开；
2. 客厅端由软路由的网卡直接识别 802.1Q 标签，通过子接口拆出 WAN 和 LAN；
3. 中间的物理线只是一个 Trunk 载体，真正的隔离发生在两端的 VLAN 处理逻辑里。

所以不是"两端各一个交换机"，而是"一端是管理交换机做端口分类，另一端是 VLAN 感知设备做标签拆解"。

7.2. 软路由必须具备 VLAN 处理能力吗？

是的，如果你的软路由、主机网卡、虚拟交换或上层系统根本不会识别 802.1Q 标签，那么弱电箱这端即便把 Trunk 配好了，客厅那端也接不住。

7.3. 带宽会共享同一根上联吗？

单线复用的代价是：WAN 和 LAN 会共同占用同一条物理上联带宽，所以我买的是 2.5G 网口的交换机和软路由。
